LK-FCAMPD Gipadako nga RF InGaAs Photodetector
- Malapad nga Bandwidth
- Gilakip nga Bias-T
- O/E Hybrid nga Gihiusa
- High Gain, Low Noise, Broadband
- Sambungad sa SMA
- Low Dark Current, High signal-to-noise ratio
- Gamay nga Porma sa Hinungdan.
Deskripsyon ng Produkto*
LK-FCAMPD is a fusion of optical and electronic technology, integrating a broadband InGaAs photodiode with a low-noise amplifier. This device is sensitive to wavelengths between 1000 and 1650nm, thanks to its InGaAs PIN photodiode, and the low-noise amplifier provides an RF gain ranging from 20 to 30dB.
LK-FCAMPD offers configurable bandwidth options, including 1 gigahertz, 2.5 gigahertz, and customizable bandwidths up to a maximum of 5 gigahertz. The device operates on a +5-volt power supply and features a standard FC (face-contacted) fiber-optic connector for optical input. The RF output is facilitated through an SMA-compatible connector, which is impedance-matched to 50 ohms.
LK-FCAMPD is lightweight, with a mass of less than 25 grams, making it suitable for various portable and compact applications. It is certified to comply with the Restriction of Hazardous Substances (RoHS) Directive 2.0, indicating its commitment to environmental and safety standards.
Technical Paghingalan, pagtinagsa
| Kasagaran ug Hingpit nga Pinakataas nga Rating | ||||
|---|---|---|---|---|
| sukaranan | Sim. | matang | rating | Unit |
| Sakup sa temperatura nga pagtipig | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Sakop sa temperatura sa kaso sa operasyon | TC | 25 | -40 ～ +70 | ℃ |
| Bias nga Boltahe | VR | +5 | +4.75 ～ +5.25 | V |
| Gahum sa Pag-input sa Optikal | Pin | 0 | +5 | dBm |
| Gahom sa Optikal nga Nasunog | PB | - | + 13 | dBm |
| Temperatura sa pagsolder sa tingga | Tp | 280（10s） | 330（10s） | ℃ |
| Mga Kinaiya sa Elektrisidad / Optikal (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| sukaranan | Si Sym | Kahimtang sa Kahusay | Mga Hatag sa Parameter | Unit | |||
| Range Range | λ | - | 1000 ～ 1650 | nm | |||
| Sakop sa Frequency | - | - | L - Band | S - Band | CM | - | |
| Gamay nga Bandwidth sa Signal | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | GHz | |
| Responsibilidad | Re | VR =+5V, Pin =1mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| RF Signal Gain | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| Pagkapatag sa Amplitude | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| Output nga VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Gahom sa Optikal nga Saturasyon | Ps | VR = +5 V, λ = 1550 nm Gi-modulate sa AC |
+5 | dBm | |||
| Gahum sa Output sa RF nga Saturasyon | Pgikan sa | - | 15 | dBm | |||
| Ngitngit Karon | ID | - | ≤10 | nA | |||
| Epektibo sa Output | RL | - | 50 | Ω | |||
● Kasagarang mga Kurba sa Tubag

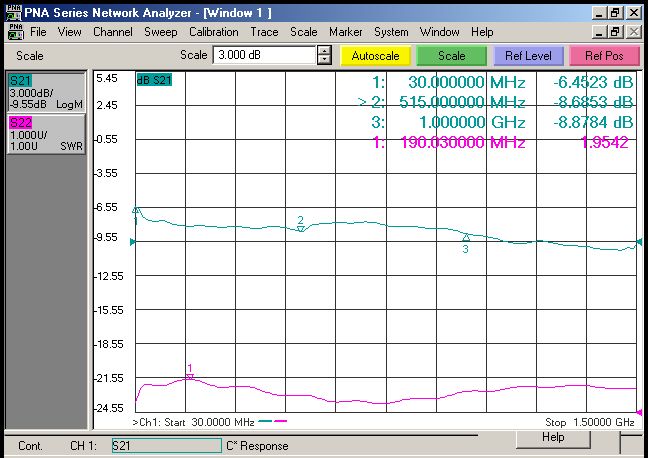

（ Fig . 1 L- Band FCAMPD InGaAs Photodetector Frequency Response）

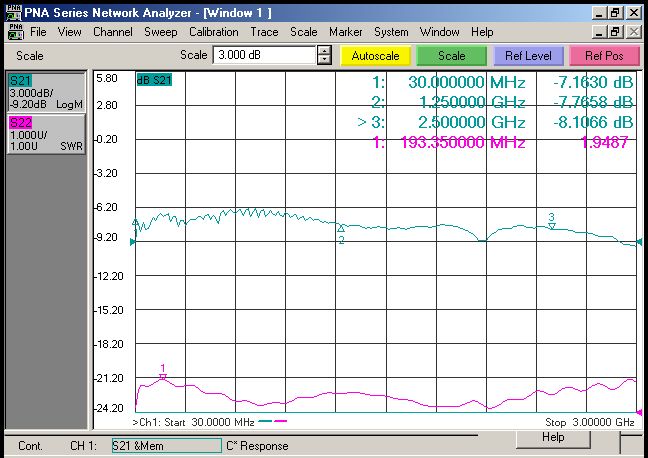

（ Fig . 2 S- Band FCAMPD InGaAs Photodetector Frequency Response）
（ Fig . 3 C- Band FCAMPD InGaAs Photodetector Frequency Response）

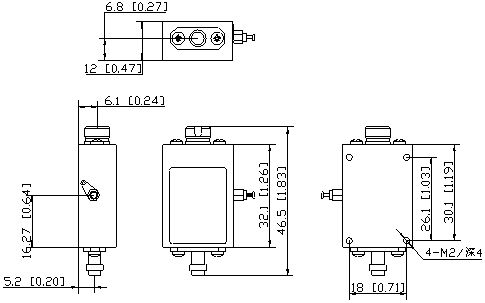

● Dimension and Pins ( Unit: mm[inch] )
Optical Connector：FC (nakontak sa nawong) fiber-optic connector
Konektor sa RF：SMA
● Impormasyon sa Pag-order
Papel 1：
| code | Analog Bandwidth |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | Pag-customize (≦ 5GHz) |
● Mga Pag-amping
Siguruha nga limpyo ang fiber coupling facet sa dili pa kini ikonektar sa opto-circuit.
Ang RF interface ug optical interface kinahanglan tabunan og dust cap kung dili gamiton.
The suitable ESD protection is required in storage, transportation and using .
Ang tanan namong standard nga mga photodetector mahimong ipasibo ngadto sa mga module!
aplikasyon
Pagproseso sa Impormasyon sa Radar
Elektronikong Pakiggubat
Pagsukod sa Antenna
Komunikasyon sa Fiber Optic
Seguridad ug Pagsusi
