LK-D-SS-06-T Serye nga Optical Delay Line ug Optical Simulator
- Bandwidth hangtod sa 6.5GHz
- Taas nga dinamikong sakup
- Halapad nga aplikasyon sa temperatura
- Ubos nga tubag sa amplitude
- Gipahiangay nga mga paglangan sa oras
Deskripsyon ng Produkto*
Leveraging the cutting-edge Microwave-photonic technology, the LK-D-SS-06-T series optical delay line and optical simulator are engineered to provide exceptional performance in applications such as radar testing, signal processing, phased antenna array operations, antenna simulation, and phase noise testing. This advanced system is capable of operating across the entire P/L/S/C bandwidth with minimal insertion loss, ensuring high dynamic range and robust electro-magnetic isolation. It also supports triple transit signals that are immeasurable, a feature that sets it apart in the realm of high-precision optical and microwave signal processing
Technical Paghingalan, pagtinagsa
Mga Kinaiya sa Elektrisidad / Optikal
| sukaranan | Mga Hatag sa Parameter | Unit | Sulti | ||
| Min | tipikal nga | Max | |||
| frequency Range | 0.1 | - | 6.5 | GHz | |
| Pagkapatag sa Amplitude | - | ± 2 | ± 2.5 | dB | |
| Oras sa paglangan | 0.01 | - | 150 | us | customized |
| Katukma sa Paglangan | -5‰ | - | +5‰ | - | |
| pagsal-ot Pagkawala | 0 | 10 | 20 | dB | customized |
| Input nga VSWR | - | 1.5 | 2 | - | |
| Output nga VSWR | - | 1.5 | 2 | - | |
| Impedance | - | 50 | - | Ω | |
| Pag-input og 1 dB nga Kompresyon | - | + 10 | + 15 | dBm | |
| Proporsyon sa Pagsalikway sa Senyales nga Dili Tinuod | 60 | - | - | dBc | |
| Hulagway nga ingay | - | 40 | 50 | dB | 5us, 25℃ |
| Pag-ayo sa temperatura | -55 | - | + 85 | ℃ | Tan-awa ang Impormasyon sa Pag-order |
| Pagtipig temperatura | -55 | - | + 85 | ℃ | |
| Relatibong Pagkalangan vs. Temperatura | - | - | 7 | ppm/℃ | |
| Pagkawala sa Pagsal-ot vs. Temperatura | - | 3 | 6 | %/℃ | |
Deskripsyon sa Konektor ug Suplay sa Kuryente
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| boltahe | NC | GND | + 12V | NC |
| Karon nga Rating | - | - | 0.15 | - |
| Max Karon | 1 |

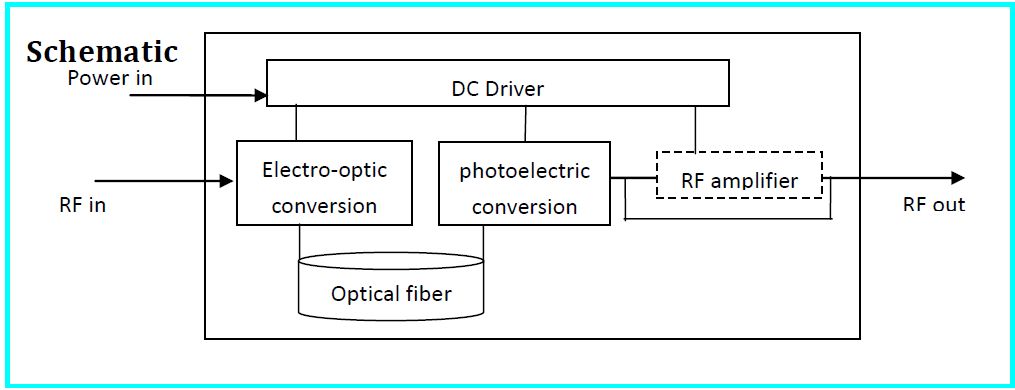

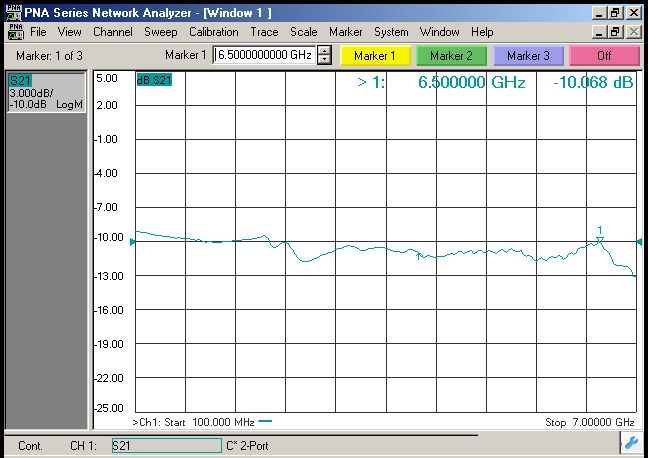

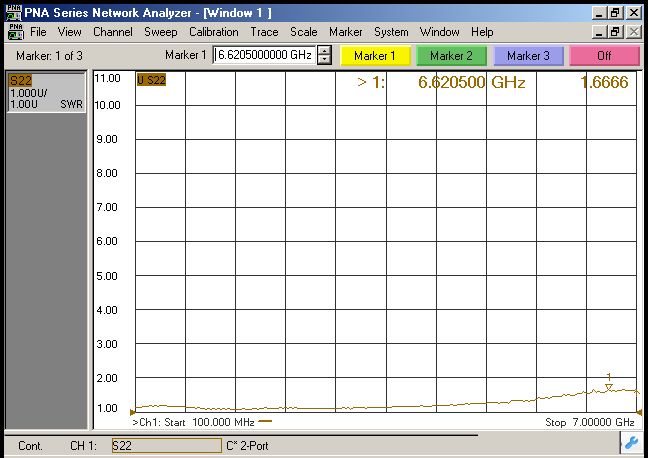

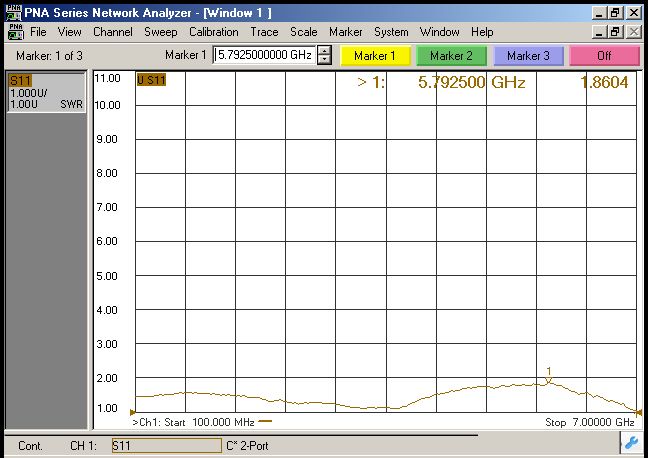

Kasagaran nga mga Kurba sa Tubag（25℃）

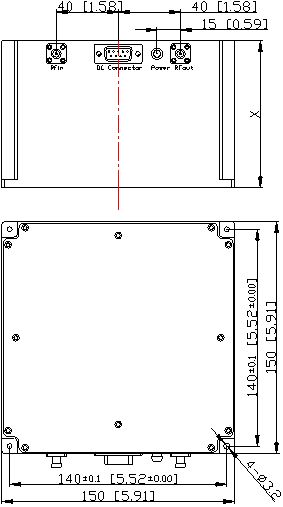

Sukod ug mga Pin (Yunit: mm[pulgada])
RF connector：SMA-K（Gipasibo）
DC connector：DE-9PS（Gipasibo）
| Uri sa Produkto | LK-D-SS-06-TG | Sulti | |||||
| Paglangan sa oras (us) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Uri sa Produkto | LK-D-SS-06-TP | Sulti | |||||
| Paglangan sa Oras (us) | 8 | 35 | 60 | 80 | 110 | 150 | compact |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
nga nagmando nga Impormasyon
| Uri sa Produkto | packages | Mga Lebel sa Kalidad | Pag-ayo sa temperatura | Pagtipig temperatura |
| LK-D-SS-06-TGI | Standard | Grado sa industriya | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | Medium-grade | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Espesyal nga grado | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | compact | Grado sa industriya | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | Medium-grade | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Espesyal nga grado | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
aplikasyon
Pagsulay/kalibrasyon sa radar
Pagproseso sa signal
Gubat sa elektroniko
Antenna nga adunay phased array
Simulasyon sa antena
