LK-HPPD-Ku High Power InGaAs Balanced Photodetector
- Malapad nga Bandwidth
- Gilakip nga Bias-T
- DC Coupled
- Hermetically Sealed, SMA Connector
- Ubos nga Dark Current, taas nga signal-to-noise ratio.
- Gamay nga Porma sa Hinungdan.
Deskripsyon ng Produkto*
The High-Speed Balanced Photodetector (HPPD-Ku) is a precision optoelectronic device tailored for digital and analog applications. This module integrates an InGaAs PIN photodiode with a spectral response range from 1250 to 1650 nanometers, inclusive of the necessary matching electronics to ensure signal integrity and performance.
LK-HPPD-Ku is capable of delivering a bandwidth of 18 gigahertz, making it suitable for high-speed data transmission applications. It operates on a +5-volt power supply, aligning with standard power requirements for stability and efficiency。 The module is compatible with standard single-mode 9/125-micrometer optical fibers, ensuring seamless integration with existing fiber infrastructure. The Radio Frequency (RF) output port is equipped with an SMA-compatible connector, which is impedance-matched to 50 ohms, facilitating optimal signal transfer and minimizing signal loss.
Technical Paghingalan, pagtinagsa
| Kasagaran ug Hingpit nga Pinakataas nga Rating | ||||
|---|---|---|---|---|
| sukaranan | Sim. | matang | rating | Unit |
| Sakup sa temperatura nga pagtipig | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Sakop sa temperatura sa kaso sa operasyon | TC | 25 | -40 ～ +85 | ℃ |
| Bias nga Boltahe | VR | +5 | +5 ～ +9 | V |
| Gahum sa Pag-input sa Optikal | Pin | + 10 | + 17 | dBm |
| Gahom sa Optikal nga Nasunog | PB | - | + 20 | dBm |
| Temperatura sa pagsolder sa tingga | Tp | 280（10s） | 330（10s） | ℃ |
| Mga Kinaiya sa Elektrisidad / Optikal (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| sukaranan | Si Sym | Kahimtang sa Kahusay | Mga Hatag sa Parameter | Unit | |
| Range Range | λ | - | 1000 ～ 1650 | nm | |
| Sakop sa Frequency | - | - | Ku - Band | - | |
| Gamay nga Bandwidth sa Signal | f-3dB | TC = 22 ± 3℃ | 0.8 ～ 18 | GHz | |
| Responsibilidad | Re | VR , Pin =1mW | λ = 1310 nm | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.8 | ||||
| Pagkapatag sa Amplitude | A | TC =-45～+85 ℃ | ≤ ± 1.5 | dB | |
| Gahom sa Optikal nga Saturasyon | Ps | VR , λ = 1550 nm Gi-modulate sa AC |
+ 17 | dBm | |
| Ngitngit Karon | Id | VR | ≤ 10 | nA | |
| Gahum sa Output sa RF nga Saturasyon | Pgikan sa | - | -10 | dBm | |
| Epektibo sa Output | RL | - | 50 | Ω | |
● Kasagarang mga Kurba sa Tubag
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)
（ Ku - Band Photodetector Frequency Response）

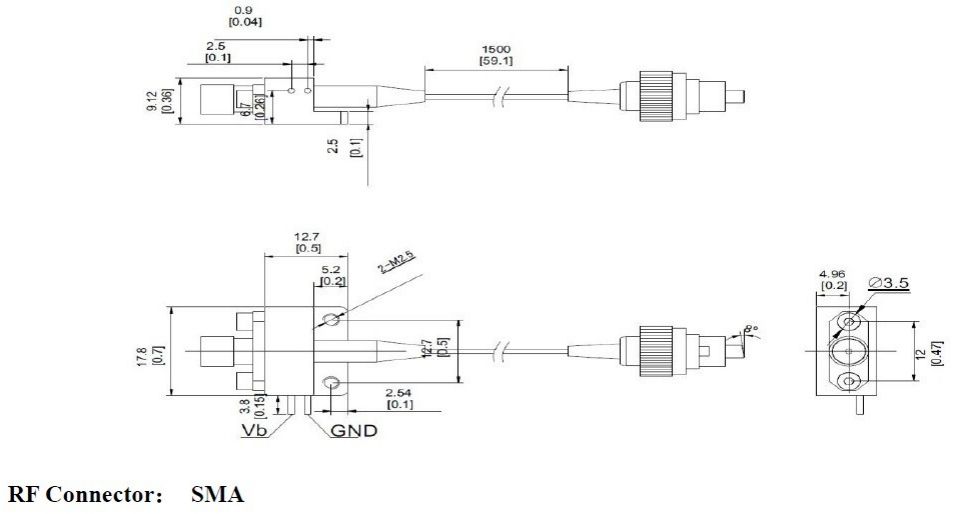

● Sukod ug mga Pin ( Yunit: mm[pulgada] )
●nga nagmando nga Impormasyon
Papel 1：
| code | Analog Bandwidth |
| KU | 0.8 ～ 18GHz |
Papel 2：
| code | Type connector | Sulti |
| N | Walay Konektor | Single-mode 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Mga Pag-amping
Ang radius sa pagliko sa fiber dili moubos sa 20 mm aron malikayan ang kadaot sa fiber.
Siguruha nga limpyo ang fiber coupling facet sa dili pa kini ikonektar sa opto-circuit.
Ang angay nga proteksyon sa ESD gikinahanglan sa pagtipig, transportasyon, ug paggamit.
Ang tanan namong standard nga mga photodetector mahimong ipasibo ngadto sa mga module!
aplikasyon
Komunikasyon sa Optical-fiber
Pagproseso sa Impormasyon sa Radar
Elektronikong Pakiggubat
Pagsulay ug Pagsukod sa High-speed Signal
Seguridad ug Pagsusi
