LK-NY30E Ka-Band Optical Transmitter
- Ultra-wideband (mas maayo kay sa 35GHz)
- DWDM
- Taas nga Dinamikong Sakup
- Taas nga gahum sa output
- Ubos nga Relatibong Intensity nga Kasaba (RIN)
- Daghang mga mode sa pagtrabaho ang magamit
- Temperatura sa operating case:（-40℃～70℃）
Deskripsyon ng Produkto*
LK-NY30E Series Ka-Band Optical Transmitter is primarily made up of several key components, include high-power laser light source, ultra-wideband LiNbO3 intensity modulator, voltage stabilization conversion circuit, driving circuit, monitoring and indication circuit.
This transmitter operates within the ITU-standard dense wavelength division multiplexing (DWDM) spectrum for its modulated optical signal output. It boasts a modulation bandwidth that exceeds 35GHz and is capable of producing an output optical power of up to 10mW, with a stable output light wavelength.
LK-NY30E Series operates on a single positive power supply voltage, maintaining robust performance within a voltage range from +12V to +36V. Additionally, the transmitter is equipped with an integrated indication function that provides real-time feedback on the status of the power supply and optical power output, ensuring reliable operation and ease of monitoring.
Technical Paghingalan, pagtinagsa
Hingpit nga Pinakataas nga mga Rating
| sukaranan | simbolo | Min. | Tipikal | Max. | Unit |
| Pagtipig temperatura | TSTG | -55 | + 25 | + 85 | ℃ |
| Operasyon temperatura | TC | -40 | + 25 | + 70 | ℃ |
| Gahum sa pag-input sa RF1 | Pin | - | + 15 | + 25 | dBm |
| boltahe | Vin | + 12 | + 12 | + 36 | V |
(1) Padayon nga balud (CW) nga pamaagi sa pagtrabaho.
Espisipikasyon sa Optikal ug Elektrikal (TC = 22±3℃)
| sukaranan | simbolo | Min. | Tipikal | Max. | Unit | Mubo nga sulat |
| wavelength | λ | 1527.99 | - | 1563.05 | nm | ITU Standard |
| Kasubsob (frequency)（3dB） | f3dB | 2 | - | 35 | GHz | - |
| Gahum sa output sa kahayag | P | 10 | - | - | mW | - |
| Relatibong Kusog nga Kasaba | rhine | - | - | -155 | dBc/Hz | - |
| Kapildihan sa pagbalik (VSWR) | VSWR | - | - | 2.5 | - | - |
| Pag-input og 1 dB nga Kompresyon | - | + 17 | - | - | dBm | - |
Suplay sa Kuryente (TC = 22±3℃)
| sukaranan | Min. | Tipikal | Max. | Unit |
| boltahe | + 12 | + 12 | + 36 | V |
| Current(2) | 0.4 | 0.7 | 1.2 |
A |
(2) Kondisyon sa pagsulay：Vin=+12V.

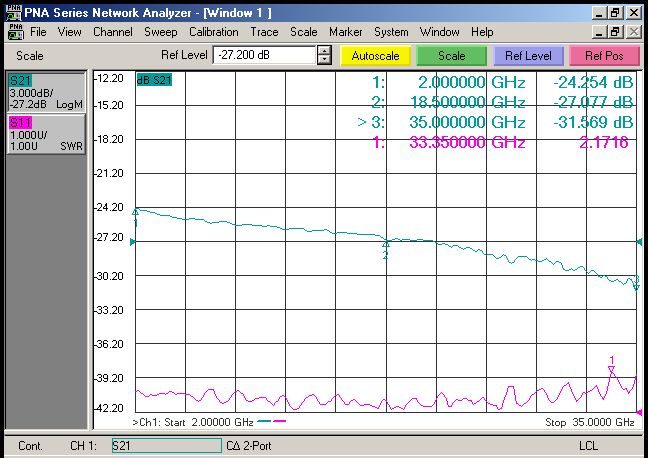

● Kasagarang Kurba sa Tubag
Figure 1 LK-NY30E Ka-Band Transmitter Typical Response Curve

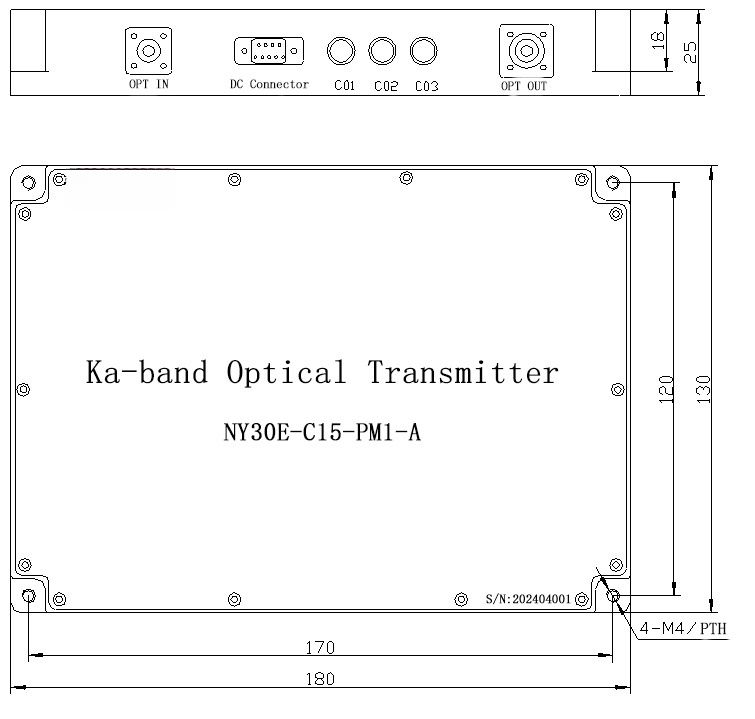

● Yunit sa Dimensyon：mm[pulgada]
Hulagway 2 Dimensyon sa LK-NY30E Transmitter
Konektor sa RF：SMA
Konektor sa Kuryente：J30J-9-ZKP
● Pin sa Suplay sa Kuryente
| sukaranan | Mga Deskripsyon | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| boltahe | Vin | NC | GND | NC | |||||
● Order Impormasyon
Papel 1：
| simbolo | Mga Deskripsyon |
| 30E | Ka-band External modulation transmitter |
Papel 2：
| code | Frequency (THz) | Wavelength (nm) | code | Frequency (THz) | Wavelength (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Papel 3:
| simbolo | Mga Deskripsyon |
| PM1 | Panda Fiber |
| PM2 | Elliptical fiber |
Papel 4：
| simbolo | Mga Deskripsyon |
| CM | Pag-customize sa tiggamit |
| A | FC / APC |
aplikasyon
Antena ug Radar
Satcom
Elektronikong sistema sa pagsukol
Pagpadala sa mga analog RF link
Komunikasyon sa Broadband Wireless
Base station sa komunikasyon sa mobile
Sistema sa DWDM
Mga sistema sa radar nga giapod-apod
