LK-NYDMD DWDM Microwave DFB Laser Module

  • Direct Modulation DFB Laser
  • Taas nga Dinamikong Sakup
  • Wavelength: CWCM
  • 18 GHz nga Bandwidth
  • Ubos nga threshold current
  • Taas nga gahum sa output
  • 7pin nga pakete sa alibangbang nga adunay konektor sa SMA
  • Operating case temperature: -40 to 70℃
  • Gipadako nga Kasaligan
INQUIRY

+ 86 29 88244373

Deskripsyon ng Produkto*

LK-NYDMD laser is superior directly modulated distributed feedback (DFB) laser designed to deliver outstanding performance in linear fiber optic communications for applications that demand extremely broad bandwidths. Serving as a cutting-edge alternative to traditional coaxial cable systems, LK-NYDMD excels at transmitting high-frequency signals of 12 GHz or 18 GHz.

By preserving the integrity of the RF signal in its original form, these lasers significantly enhance the reliability of microwave communication networks. Thanks to these attributes, LK-NYDMD markedly improves signal quality across a diverse range of applications, such as remote antenna control, telemetry, distribution of timing and reference signals, as well as measurement and delay line systems.

LK-NYDMD features an integrated optical isolator, thermoelectric cooler (TEC), thermistor, laser diode chip, and monitor photodiode, all of which are sealed within a robust 7-pin butterfly package to ensure hermetic protection and maintain peak performance.

Technical Paghingalan, pagtinagsa
Hingpit nga Pinakataas nga mga Rating
sukaranan simbolo Min. Max. Unit
Koryente sa laser diode nga moagi If - 120 mA
Baliktad nga boltahe sa laser diode V - 1 V
Gahum sa atubangan Pf - 20 dBm
Baliktad nga boltahe sa PD V - 15 V
Padayon nga kuryente (PD) Im - 2 mA
Operasyon temperatura To -40 + 70 ° C
Pagtipig temperatura Ts -55 + 85 ° C
Relatibong kaumog sa pagtipig Sr - 85 %
Optical and Electrical Specification (Tc=25°C)
sukaranan simbolo Kahimtang sa Kahusay Min matang Max Mga yunit Mubo nga sulat
wavelength λ IF = AkoOP, T = TOP DWDM (ITU)
1550
-		 nm
frequency - X Option 0.1 - 12 GHz -
Ku option 1 - 18
Gahum sa Optikal nga Output P IF=Iop - 10 - mW 1
Ang koryente sa Thershold Ith λ=1550nm - - 10 mA -
Kasamtangang operasyon Iop λ=1550nm - 55 100 mA -
Boltahe sa operasyon Vop λ=1550nm - 1.5 2.5 V -
Episyente sa bakilid SE - 0.2 - - W / A -
Ratio sa pagpugong sa side-mode SMSR λ=1550nm ,IF=Iop 30 - - dB -
Rative Intensity Noise RIN   - -150 -130 dB / Hz -
Bandwidth (-3dB,I=60mA) S21 X Option - 12 - GHz -
Ku option - 18 -
Ang pagkawala sa pagbalik VSWR X Option - - 2 dB -
Ku option - - 2.2
Pag-input og 1 dB nga Kompresyon   - 15 - - dBm -
Resistensiya sa Termistor Rth @ 25 ° C - 10 - Kohm -
TEC current It - - - 1.2 A 2
Boltahe sa TEC Vt   - - 2.5 V 2
Kapasidad (PD) Ct   - - 20 pF -
Pag-monitor sa kasamtangan Im - 0.10 - 2.0 mA -
Ngitngit nga sulog (PD) Id   - - 50 nA -

Mubo nga mga sulat:Ang tanang laser chips gikan sa mga wafer nga sertipikado gamit ang daghang mga aparato nga kinahanglan makab-ot ang madawat nga ani para sa burn-in.

1.Laser temperature set 25℃, bias current at 55mA

2. Temperatura sa kaso sa operasyon -40~70℃


● Typical Data

(λ=1550nm, TC =25 ℃)

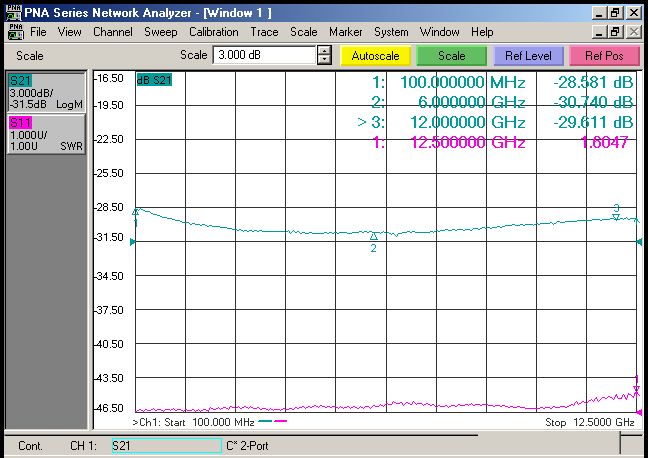

（ Fig. 1 X- Band S11 and S22 data ）

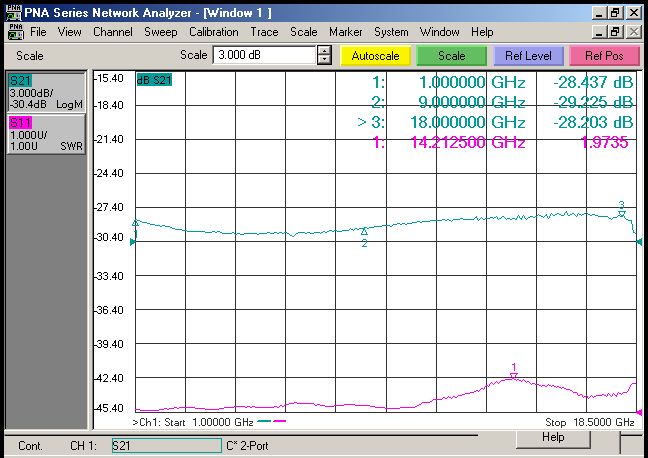

（ Fig. 2 Ku- Band S11 and S22 data ）


● Electrical schematic

Lead# function
1 Thermistor
2 Thermistor
3 LD-(Bias)
4 PD+
5 PD-
6 Cooler+
7 Cooler-
8 LD-(RF)
9 Ground

● Outline drawings(Unit: mm[inch])


RF Connector: SMA


● Ordering Information

Papel 1：

code Mga Deskripsyon
DM DWDM (Dense Wavelength Division Multiplexing) 7 PIN butterfly package

Papel 2：

code Analog Bandwidth
X 0.1 ～ 12 GHz
Ku 1 ～ 18 GHz

Papel 3：

channel Frequency (THz) Sentro nga Wavelength (nm)   channel Frequency (THz) Sentro nga Wavelength (nm)
C01 Any desired custom wavelength C37 193.7 1547.72
C02 Dili-ITU, 1547 nm – 1560 nm C38 193.8 1546.92
C03 Dili-ITU, 1557 nm – 1560 nm C39 193.9 1546.12
C04 Dili-ITU, 1530 nm – 1560 nm C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

Sheet 4:

code Type connector Sulti
A FC / APC Single-mode 9 / 125 μm fiber pigtail, 0.9mm, 1m length
S SC / APC
N No Connector

● Precautions

  • The fiber bending radius no less than 20 mm for avoiding fiber damaged.

  • Be sure the fiber coupling facet is clean before connecting it to opto-circuit.

  • The suitable ESD protection is required in storage, transportation and using.

aplikasyon

  • Komunikasyon sa Datos nga Taas ang Speed

  • Pagtangtang sa Antenna

  • Mga Network sa Cellular ug PCS

  • Pagpadala sa mga analog RF link

  • Komunikasyon sa Militar

  • Pagsubay, Telemetry, ug Pagkontrol

  • Sistema sa Telemetry

  • Mga Sistema sa Militar ug Depensa
