LK-AMPD-S High Speed Amplified Microwave InGaAs Photodetector
- Taas nga Bilis, Lapad nga Bandwidth
- Gilakip nga Bias-T
- O/E Hybrid nga Gihiusa
- Taas nga Gain, Ubos nga Kasaba, Broadband
- Hermetically Sealed, SMA Connector
- Ubos nga Dark Current, taas nga signal-to-noise ratio.
- Gamay nga Porma sa Hinungdan.
Deskripsyon ng Produkto*
LK-AMPD-S is a hybrid of an InGaAs photodiode and a low-noise amplifier, designed for a wide optical response from 1000 to 1650nm and offering a 15 dB RF gain. It delivers high-speed performance with bandwidths of 12GHz and 18GHz, and is powered by a +5V supply.
This module is compatible with standard single-mode 9/125μm fiber and has an SMA connector with a 50 ohm impedance match.
LK-AMPD-S is hermetically sealed for environmental protection and has a lightweight design, with a mass of less than 23 grams. It is compliant with the Restriction of Hazardous Substances (RoHS) Directive 2.0, ensuring environmental sustainability and adherence to stringent safety standards.
Technical Paghingalan, pagtinagsa
| Kasagaran ug Hingpit nga Pinakataas nga Rating | ||||
|---|---|---|---|---|
| sukaranan | Sim. | matang | rating | Unit |
| Sakup sa temperatura nga pagtipig | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Sakop sa temperatura sa kaso sa operasyon | TC | 25 | -40 ～ +85 | ℃ |
| Bias nga Boltahe | VR | +5 | +5 ～ +9 | V |
| Gahum sa Pag-input sa Optikal | Pin | 0 | + 10 | dBm |
| Gahom sa Optikal nga Nasunog | PB | - | + 13 | dBm |
| Temperatura sa pagsolder sa tingga | Tp | 280（10s） | 330（10s） | ℃ |
| Mga Kinaiya sa Elektrisidad / Optikal (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| sukaranan | Si Sym | Kahimtang sa Kahusay | Mga Hatag sa Parameter | Unit | ||
| Range Range | λ | - | 1000 ～ 1650 | nm | ||
| Sakop sa Frequency | - | - | X-Band | Ku - Band | - | |
| Gamay nga Bandwidth sa Signal | f-3dB | TC = 22 ± 3℃ | 0. 3 ～ 12 | 0. 8 ～ 19.5 | GHz | |
| Responsibilidad | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Pagkapatag sa Amplitude | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Gahom sa Optikal nga Saturasyon | Ps | VR =+ 5 V, λ = 1550 nm Gi-modulate sa AC |
10 | dBm | ||
| Pag-angkon og RF Signal (Kasagaran) | G | - | 15 ± 1 | dB | ||
| Gahum sa Output sa RF nga Saturasyon | Pgikan sa | - | +3 | dBm | ||
| Output nga VSWR | VSWR | - | ≤ 2 | - | ||
| Epektibo sa Output | RL | - | 50 | Ω | ||
● Kasagarang mga Kurba sa Tubag

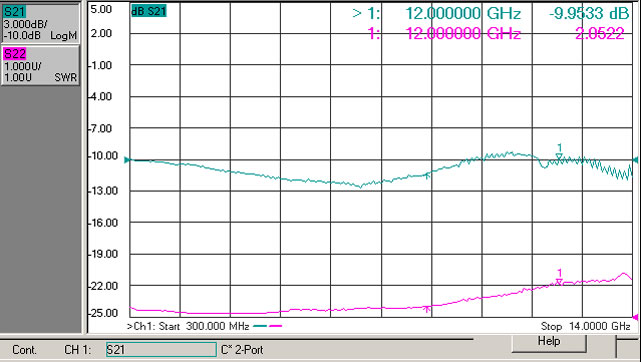

（ Fig . 1 X - Band Photodetector Frequency Response）

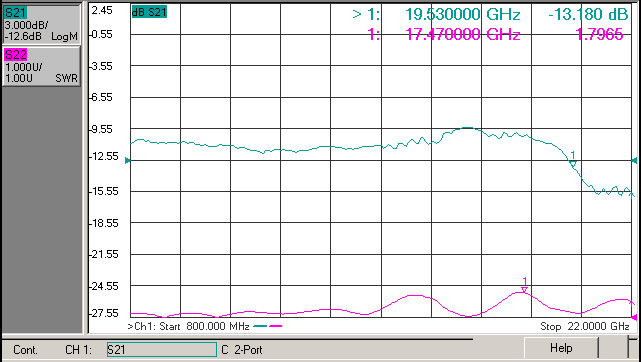

（Hulagway 2 Ku-Band Photodetector Frequency Response）

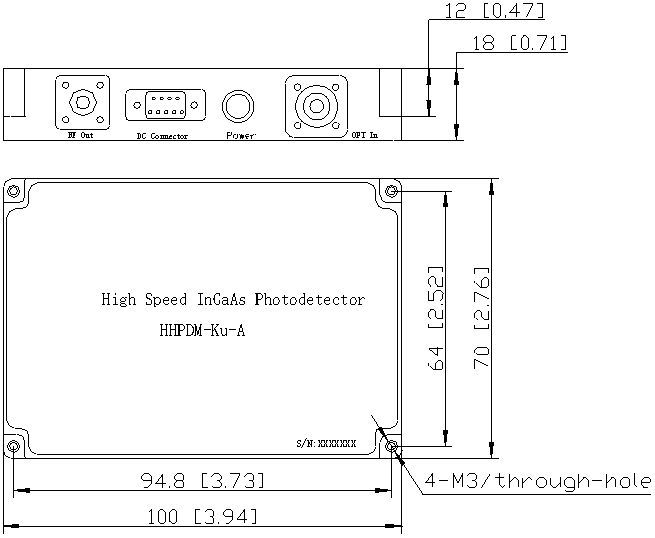

●Dimension and Pins ( Unit:mm[ inch] )
Konektor sa RF：SMA
●nga nagmando nga Impormasyon
Papel 1：
| code | Pag-angkon og Senyas sa RF | Sulti |
| S | 15 dB | Kasagaran ug Sentro nga Frequency |
Papel 2：
| code | Analog Bandwidth |
| X | 0.3 ～ 12 GHz |
| Ku | 0. 8 ～ 19.5 GHz |
Papel 3：
| code | Type connector | Sulti |
| N | Walay Konektor | Single-mode 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Mga Pag-amping
Ang radius sa pagliko sa fiber dili moubos sa 20 mm aron malikayan ang kadaot sa fiber.
Siguruha nga limpyo ang fiber coupling facet sa dili pa kini ikonektar sa opto-circuit.
Ang angay nga proteksyon sa ESD gikinahanglan sa pagtipig, transportasyon ug paggamit.
Ang tanan namong standard nga mga photodetector mahimong ipasibo ngadto sa mga module!
aplikasyon
Pagproseso sa Impormasyon sa Radar
Elektronikong Pakiggubat
Pagsukod sa Antenna
Komunikasyon sa Fiber Optic
Seguridad ug Pagsusi
