LK-HSPD-Ku-CM High Speed ​​InGaAs Photodetector

  • Halapad nga Bandwidth, Taas nga Speed
  • Gilakip nga Bias-T
  • Gihiusa sa AC
  • Hermetically Sealed, SMA Connector
  • Ubos nga Dark Current, taas nga signal-to-noise ratio.
  • Gamay nga Porma sa Hinungdan.
INQUIRY

+ 86 29 88244373

Deskripsyon ng Produkto*

LK-HSPD-Ku-CM high-speed detector module is a sophisticated optoelectronic transceiver, meticulously engineered to cater to both digital and analog signal processing applications. This module is equipped with an InGaAs PIN photodiode, which boasts a spectral response range from 1250 to 1650 nanometers, inclusive of the essential matching electronics required for optimal signal alignment and conditioning.

LK-HSPD-Ku-CM is capable of delivering a bandwidth of 18 gigahertz, making it well-suited for high-speed data communications. The module is powered by a +5-volt supply, ensuring reliable operation and ease of integration with existing power systems. It adheres to the standards for single-mode 9/125-micrometer fiber inputs, facilitating compatibility with established fiber optic infrastructure. The Radio Frequency (RF) output is equipped with an SMA-compatible connector, which is meticulously impedance-matched to 50 ohms to ensure efficient signal propagation and minimal reflection.

LK-HSPD-Ku-CM is constructed with a hermetic sealing process, which provides robust environmental protection and enhances the module's resilience against moisture, dust, and other potential contaminants, thereby ensuring long-term stability and performance.

Technical Paghingalan, pagtinagsa
Kasagaran ug Hingpit nga Pinakataas nga Rating
sukaranan Sim. matang rating Unit
Sakup sa temperatura nga pagtipig TSTG -45 ～ +85 -55 ～ +100 ℃
Sakop sa temperatura sa kaso sa operasyon TC 25 -40 ～ +85 ℃
Bias nga Boltahe VR 5 -4.75 ～ +5.25 V
Gahum sa Pag-input sa Optikal Pin + 10 + 13 dBm
Gahom sa Optikal nga Nasunog PB - + 16 dBm
Temperatura sa pagsolder sa tingga Tp 280（10s） 330（10s） ℃
Electrical / Optical Characteristics ( TC = 22 ± 3 ℃ )
sukaranan Si Sym Kahimtang sa Kahusay Mga Hatag sa Parameter Unit
Range Range λ - 1000 ~ 1650 nm
Sakop sa Frequency - - Ku-Band -
Gamay nga Bandwidth sa Signal f-3dB TC= 22 ± 3℃ 0.1 ~ 18 GHz
Responsibilidad Re VR, Pin=1mW λ = 1310nm ≥ 0.75 A / W
      λ = 1550nm ≥ 0.7
Pagkapatag sa Amplitude A TC =-40～+85 ℃ ≤ ±1.5 dB
Output nga VSWR VSWR - ≤ 2.5 -
Bias nga Boltahe VR - +5 V
Konektor sa RF - - SMA -
Gahom sa Optikal nga Saturasyon Ps VR, λ = 1550nm
Gi-modulate sa AC		 + 13 dBm
Ngitngit Karon Id VR ≤ 10 nA
Gahum sa Output sa RF nga Saturasyon nagkusmod - -10 dBm
Epektibo sa Output RL - 50 Ω

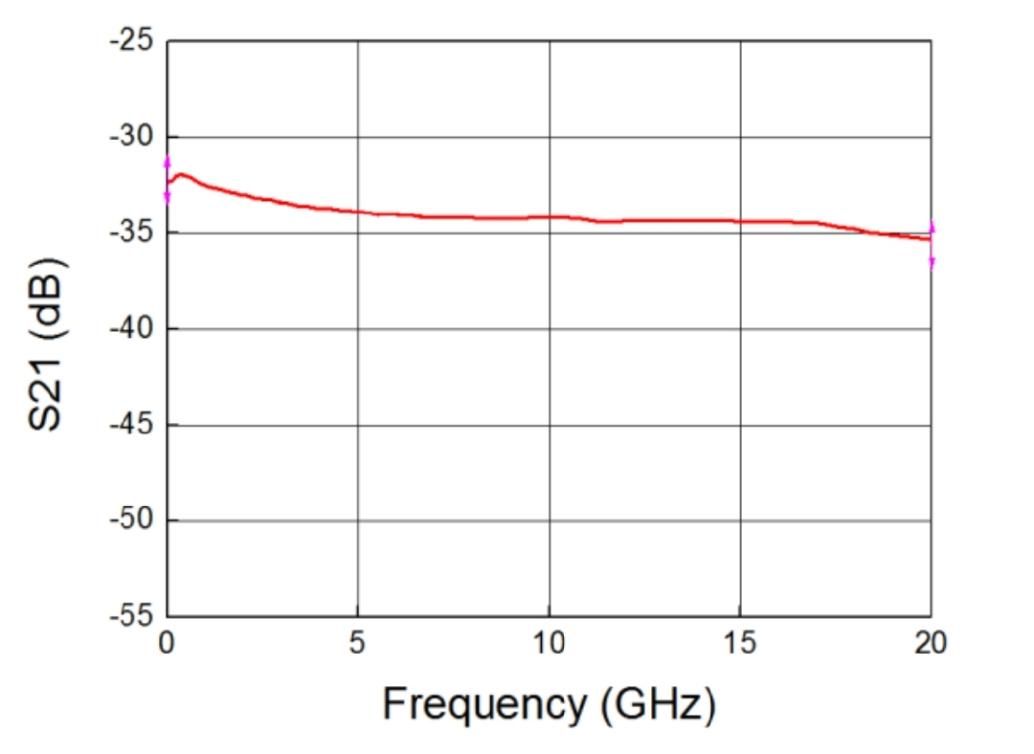

● Kasagarang mga Kurba sa Tubag

(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)

(Fig. 1 Ku-Band Photodetector Frequency Response)

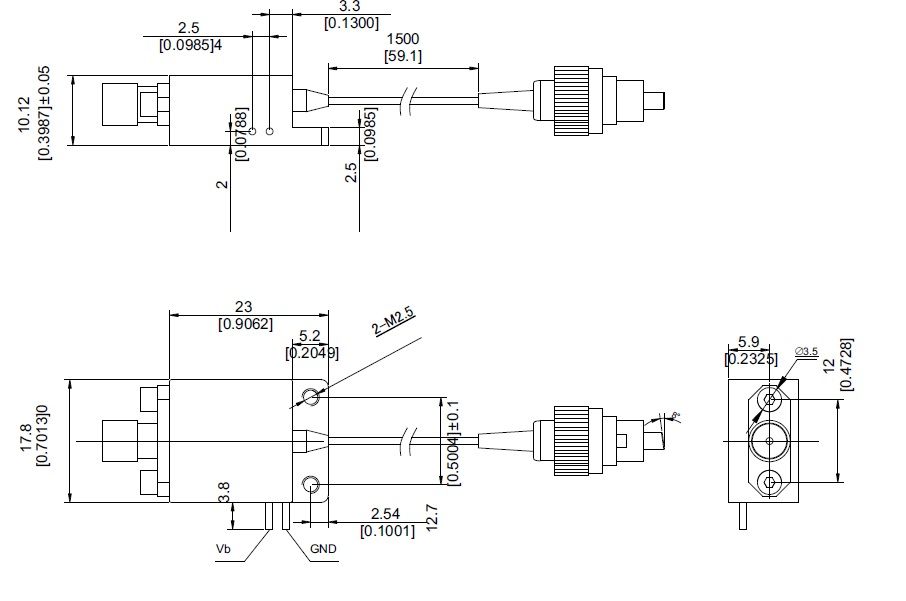

● Dimension and Pins ( Unit: mm[ inch] )

RF Connector： SMA

Remark: this is rev 1.1, Compared to the version sent to the customer on April 14, 2023, the overall dimensions have changed except for the tail fiber.

● Impormasyon sa Pag-order

Papel 1：

code  Analog Bandwidth
Ku 0.1 ～ 18 GHz

Papel 2：

code Sulti
CM customized

Papel 3：

code Type connector Sulti
N Walay Konektor Single-mode 9/125 μm fiber pigtail
A FC / APC
P FC/PC

● Mga Pag-amping

  • Ang fiber bending radius dili moubos sa 20mm aron malikayan ang fiber nga madaot.

  • Siguruha nga limpyo ang fiber coupling facet sa dili pa kini ikonektar sa opto-circuit.

  • Ang angay nga proteksyon sa ESD gikinahanglan sa pagtipig, transportasyon, ug paggamit.

Ang tanan namong standard nga mga photodetector mahimong ipasibo ngadto sa mga module!

aplikasyon

  • Komunikasyon sa Optical-fiber

  • Pagproseso sa Impormasyon sa Radar

  • Elektronikong Pakiggubat

  • Pagsulay ug Pagsukod sa High-speed Signal

  • Seguridad ug Pagsusi
