LK-NY15T UWB Direktang Gi-modulate nga Transmitter
- Taas nga Speed nga Direktang Gi-modulate nga DFB Laser
- Ultra-wideband (mas maayo kay sa 18GHz)
- Awtomatikong Pagkontrol sa Gahom nga Optikal
- Temperatura sa operating case:（-40℃～70℃）
- Wavelength 1550nm
- Maayo kaayo nga ratio sa pagpugong sa side mode
- Kusog nga integrated, module packaging
- Taas nga Dinamikong Sakup
- Taas nga gahum sa output
Deskripsyon ng Produkto*
LK-NY15T Transmitter is primarily made up of several key components, include high-speed directly modulated Distributed Feedback (DFB) laser, circuit for automatic optical power control, circuit for automatic temperature control, voltage-stabilizing conversion circuit, and monitoring and indication circuit.
This transmitter operates at a wavelength of 1550nm and has a modulation bandwidth that exceeds 18GHz, with an output power capable of reaching up to 10mW, while maintaining a stable output wavelength. It is powered by a single positive power supply, which ensures stable operation across a voltage range from +7V to +36V.
Additionally, LK-NY15T Transmitter is equipped with functions that indicate the normal status of both the power supply and the optical power output, providing users with intuitive operational feedback.
Technical Paghingalan, pagtinagsa
Hingpit nga Pinakataas nga mga Rating
| sukaranan | simbolo | Min. | Tipikal | Max. | Unit |
| Pagtipig temperatura | TSTG | -55 | + 25 | + 85 | ℃ |
| Operasyon temperatura | TC | -40 | + 25 | + 70 | ℃ |
| Gahum sa pag-input sa RF1 | Pin | - | + 10 | + 20 | dBm |
| boltahe | Vin | +7 | + 12 | + 36 | V |
(1) Padayon nga balud (CW) nga pamaagi sa pagtrabaho.
Espisipikasyon sa Optikal ug Elektrikal (TC = 22±3℃)
| sukaranan | simbolo | nga kahimtang | Min. | Tipikal | Max. | Unit |
| wavelength | λ | - | - | 1550 | - | nm |
| Kasubsob (frequency)（3dB） | f3dB | X-band | 0.1 | - | 12 | GHz |
| Ku band | 1 | - | 18 | |||
| Gahum sa output sa kahayag | P | - | 5 | 10 | - | mW |
| Relatibong Kusog nga Kasaba | rhine | - | - | - | -155 | dBc/Hz |
| Kapildihan sa pagbalik (VSWR) | VSWR | X-band | - | - | 2 | - |
| Ku band | - | - | 2.2 | |||
| Pag-input og 1 dB nga Kompresyon | - | - | + 13 | + 15 | - | dBm |
Suplay sa Kuryente (TC = 22±3℃)
| sukaranan | Min. | Tipikal | Max. | Unit |
| boltahe | +7 | + 12 | + 36 | V |
| Current(2) | 0.07 | 0.1 | 1 | A |
(2) Kondisyon sa pagsulay：Vin=+12V.
● Kasagarang Kurba sa Tubag
Hulagway 1 Kasagarang Kurba sa Tubag sa LK-NY15T-X Transmitter

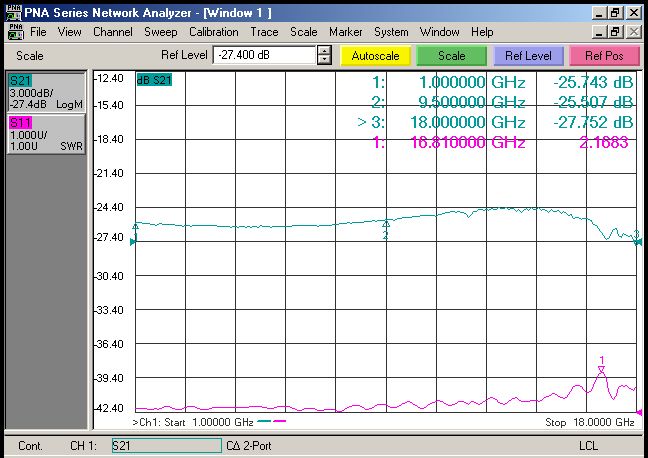

Hulagway 2 Kasagarang Kurba sa Tubag sa LK-NY15T-Ku Transmitter
● Kasagaran nga Spectrogram

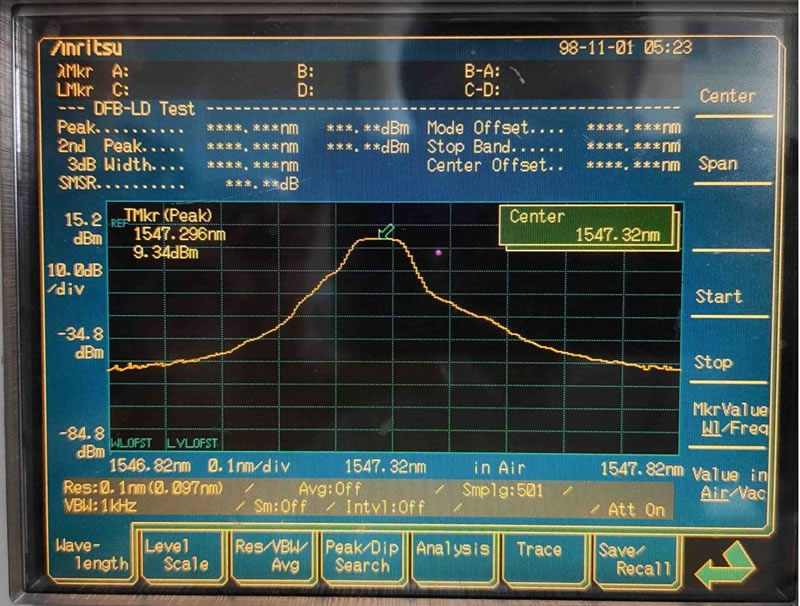

Hulagway 3 Kasagarang Spectrogram sa LK-NY15T Transmitter
● Yunit sa Dimensyon：mm[pulgada]

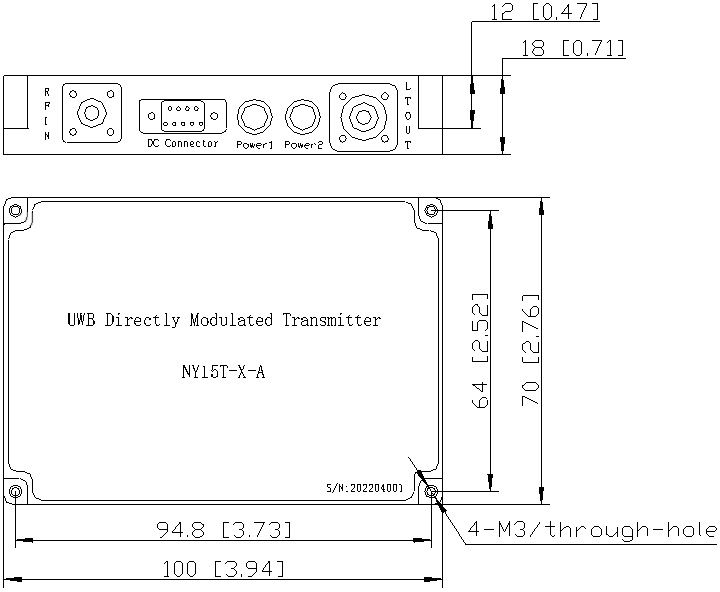

Hulagway 4 Dimensyon sa Transmitter sa LK-NY15T
Konektor sa RF：SMA
Konektor sa Kuryente：J30J-9-ZKP
● Pin sa Suplay sa Kuryente
| sukaranan | Mga Deskripsyon | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| boltahe | + 12V | NC | GND | NC | |||||
● Order Impormasyon
Papel 1：
| simbolo | Mga Deskripsyon |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ~ 18 GHz |
Palid 2
| simbolo | Type connector | Mga Deskripsyon |
| N | customized | customized |
| A | FC / APC | Standard nga 9/125μm SM nga hibla |
| P | FC / PC | Standard nga 9/125μm SM nga hibla |
aplikasyon
Antena ug Radar
Elektronikong sistema sa pagsukol
Pagpadala sa mga analog RF link
Komunikasyon sa Broadband Wireless
Base station sa komunikasyon sa mobile
