LK-NYCMD CWDM Microwave DFB Laser Module

  • Direktang Modulasyon sa DFB Laser
  • Taas nga Dinamikong Sakup
  • Gitas-on sa balud: CWCM
  • 18 GHz nga Bandwidth
  • Ubos nga threshold current
  • Taas nga gahum sa output
  • 7pin nga pakete sa alibangbang nga adunay konektor sa SMA
  • Temperatura sa operating case: -40 hangtod 70℃
  • Gipadako nga Kasaligan
INQUIRY

+ 86 29 88244373

Deskripsyon ng Produkto*

LK-NYCMD laser is a high-performance, directly modulated Distributed Feedback (DFB) laser designed to excel in linear fiber optic communications for applications requiring extremely broad bandwidths. This series serves as a superior substitute to coaxial cable systems for the transmission of high-frequency signals at 12 GHz or 18 GHz.

By preserving the integrity of the RF signal in its original form, LK-NYCMD series enhances the reliability of microwave communication networks. Due to these characteristics, the series markedly improves signal quality across a range of applications, such as remote antenna control, telemetry, distribution of timing and reference signals, as well as measurement and delay line systems.

LK-NYCMD incorporates optical isolator, thermoelectric cooler (TEC), thermistor, laser diode chip, and monitor photodiode, all of which are sealed within a robust 7-pin butterfly package to ensure hermetic protection and maintain optimal performance.

Technical Paghingalan, pagtinagsa
Hingpit nga Pinakataas nga mga Rating
sukaranan simbolo Min. Max. Unit
Koryente sa laser diode nga moagi If - 120 mA
Baliktad nga boltahe sa laser diode V - 1 V
Gahum sa atubangan Pf - 20 dBm
Baliktad nga boltahe sa PD V - 15 V
Padayon nga kuryente (PD) Im - 2 mA
Operasyon temperatura To -40 + 70 ° C
Pagtipig temperatura Ts -55 + 85 ° C
Relatibong kaumog sa pagtipig Sr - 85 %
Espisipikasyon sa Optikal ug Elektrikal (Tc=25°C)
sukaranan simbolo Kahimtang sa Kahusay Min matang Max Mga yunit Mubo nga sulat
wavelength λ IF = AkoOP, T = TOP 1270 CW 1390 nm Option
frequency - X nga Opsyon 0.3 - 12 GHz -
Opsyon sa Ku 0.8 - 18
Gahum sa Optikal nga Output P IF=Iop - 10 - mW 1
Ang koryente sa Thershold Ith λ: CWDM - 10 - mA -
Kasamtangang operasyon Iop λ: CWDM - 55 100 mA -
Boltahe sa operasyon Vop λ: CWDM - 1.5 2.5 V -
Episyente sa bakilid SE - 0.2 - - W / A -
Ratio sa pagpugong sa side-mode SMSR λ: CWDM, IF=Iop 30 - - dB -
Ratibong Intensity nga Kasaba RIN   - - -130 dB / Hz -
Bandwidth (-3dB, I=60mA) S21 X nga Opsyon - 12 - GHz -
Opsyon sa Ku - 18 -
Ang pagkawala sa pagbalik VSWR X nga Opsyon - - 2 dB -
Opsyon sa Ku - - 2.2
Pag-input og 1 dB nga Kompresyon     15 - - dBm -
Resistensiya sa Termistor Rth @25C - 10 - Kohm -
TEC current It - - - 1.2 A 2
Boltahe sa TEC Vt   - - 2.5 V 2
Kapasidad (PD) Ct   - - 20 pF -
Pag-monitor sa kasamtangan Im - 0.10 - 2.0 mA -
Ngitngit nga sulog (PD) Id   - - 50 nA -

Mubo nga mga sulat:Ang tanang laser chips gikan sa mga wafer nga sertipikado gamit ang daghang mga aparato nga kinahanglan makab-ot ang madawat nga ani para sa burn-in.

1. Ang temperatura sa laser gitakda sa 25℃, ang bias current sa 55mA

2. Temperatura sa kaso sa operasyon -40~70℃


● Kasagarang Datos

(λ: CWDM, TC =25 ℃)

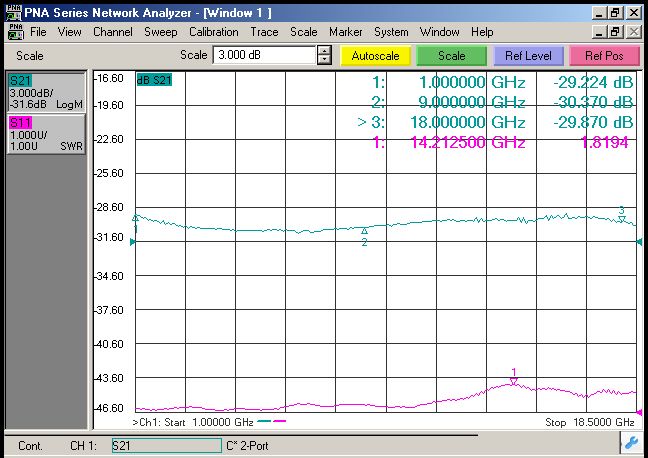

（Hulagway 1 X-Band S11 ug S22 nga datos）

（Hulagway 2 Ku-Band S11 ug S22 nga datos）


● Eskematiko sa kuryente

# sa Pagpangulo function
1 Thermistor
2 Thermistor
3 LD-(Pagpihig)
4 PD+
5 PD-
6 Mas bugnaw+
7 Mas bugnaw-
8 LD-(RF)
9 Ground

● Outline drawings(Unit: mm)


Konektor sa RF: SMA

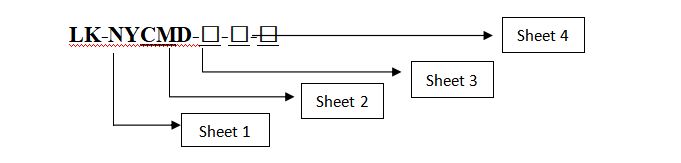

● Impormasyon sa Pag-order

Papel 1：

code Typical Wavelength
CM CWDM Coarse Wavelength Division Multiplexer 7PIN butterfly package

Papel 2：

code Analog Bandwidth
X 0.1 ～ 12 GHz
Ku 1～ 18 GHz

Papel 3：

code W1 W2 W3 W4 W5 W6 W7
Wavelength (nm) 1270 1290 1310 1330 1350 1370 1390

Papel 4：

code Type connector Sulti
A FC / APC Single-mode 9 / 125 μm fiber pigtail, 0.9mm, 1m ang gitas-on
S SC / APC
N Walay Konektor

● Mga Pag-amping

  • Ang radius sa pagliko sa fiber dili moubos sa 20 mm aron malikayan ang kadaot sa fiber.

  • Siguruha nga limpyo ang fiber coupling facet sa dili pa kini ikonektar sa opto-circuit.

  • Ang angay nga proteksyon sa ESD gikinahanglan sa pagtipig, transportasyon, ug paggamit.

aplikasyon

  • Komunikasyon sa Datos nga Taas ang Speed

  • Pagtangtang sa Antenna

  • Mga Network sa Cellular ug PCS

  • Pagpadala sa mga analog RF link

  • Komunikasyon sa Militar

  • Pagsubay, Telemetry, ug Pagkontrol

  • Sistema sa Telemetry

  • Mga Sistema sa Militar ug Depensa
