LK-SSPD Mini-High Speed InGaAs Photodetector
- Wide Bandwidth ，High Speed
- High Responsivity
- Gilakip nga Bias-T
- High saturation Input
- Hermetically Sealed, SMA Connector
- Ubos nga Dark Current, taas nga signal-to-noise ratio.
- Gamay nga Porma sa Hinungdan.
Deskripsyon ng Produkto*
LK-SSPD high-speed photodetector is engineered to accommodate digital and analog applications. This module is equipped with an InGaAs PIN photodiode that has a wavelength response from 1000 to 1650 nm, along with the essential matching electronics.
LK-SSPD is capable of offering a bandwidth of 20 GHz. It functions with a +5 V power supply and is compatible with the standard single-mode 9 / 125 μm fiber for input. The RF output utilizes an SMP-compatible connector that is impedance-matched to 50 ohms.
LK-SSPD is hermetically sealed within a compact housing and has a weight of less than 8 grams.
Technical Paghingalan, pagtinagsa
| Kasagaran ug Hingpit nga Pinakataas nga Rating | ||||
|---|---|---|---|---|
| sukaranan | Sim. | matang | rating | Unit |
| Sakup sa temperatura nga pagtipig | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Sakop sa temperatura sa kaso sa operasyon | TC | 25 | -40 ～ +85 | ℃ |
| Bias nga Boltahe | VR | +5 | +5 ～ +9 | V |
| Gahum sa Pag-input sa Optikal | Pin | +3 | + 10 | dBm |
| Gahom sa Optikal nga Nasunog | PB | - | + 13 | dBm |
| Temperatura sa pagsolder sa tingga | Tp | 280（10s） | 330（10s） | ℃ |
| Mga Kinaiya sa Elektrisidad / Optikal (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| sukaranan | Si Sym | Kahimtang sa Kahusay | Mga Hatag sa Parameter | Unit | |
| Range Range | λ | - | 1000 ～ 1650 | nm | |
| Sakop sa Frequency | - | - | Ku + Band | - | |
| Gamay nga Bandwidth sa Signal | f-3dB | TC = 22 ± 3℃ | 0.3 ～ 20 | GHz | |
| Responsibilidad | Re | VR=+5V, Pin =1mW | λ = 1310 nm | ≥ 0.9 | A / W |
| λ = 1550 nm | ≥ 0.85 | ||||
| Pagkapatag sa Amplitude | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Gahom sa Optikal nga Saturasyon | Ps | VR=5v, λ = 1550 nm Gi-modulate sa AC |
+ 17 | dBm | |
| Ngitngit Karon | Id | VR=+5v | ≤ 10 | nA | |
| Saturation RF Output Power | Pgikan sa | - | -10 | dBm | |
| Epektibo sa Output | RL | - | 50 | Ω | |
Typical Response Curves

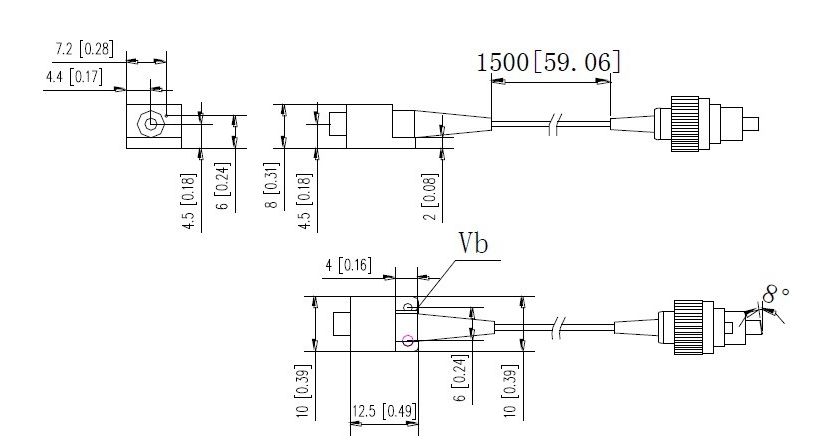

Sukod ug mga Pin (Yunit: mm[pulgada])
RF Connector: SMP
nga nagmando nga Impormasyon
Papel 1：
| code | Analog Bandwidth |
| KU | 0.3 ～ 20GHz |
Papel 2：
| code | Type connector | Sulti |
| N | Walay Konektor | Single-mode 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
Mga pasidaan
Ang radius sa pagliko sa fiber dili moubos sa 20 mm aron malikayan ang kadaot sa fiber.
Siguruha nga limpyo ang fiber coupling facet sa dili pa kini ikonektar sa opto-circuit.
Ang angay nga proteksyon sa ESD gikinahanglan sa pagtipig, transportasyon, ug paggamit.
Ang tanan namong standard nga mga photodetector mahimong ipasibo ngadto sa mga module!
aplikasyon
Optical-fiber Communication
Pagproseso sa Impormasyon sa Radar
Elektronikong Pakiggubat
High-speed Signal Test and Measurement
Seguridad ug Pagsusi
