LK-DS-HES-C (Gipasibo) Kinauyokan nga modyul sa Radio Altimeter Simulator
- Halapad nga simulated nga gitas-on (0 hangtod 22000 pataas);
- Taas nga Ratio sa Pagpugong sa Direktibidad
- Taas nga simulate nga katukma sa altimeter (≥1‰)
- Opsyonal nga simulate configuration (mosuporta sa labaw sa 210 ka mga configuration)
- Manwal nga switch ug awtomatik nga switch;
- Pagminus sa gidaghanon, kusog nga electromagnetic compatibility, taas nga kasaligan sa trabaho;
- Daghang paagi sa pagkontrol: UART, LAN, ug uban pa.
- Nagkalain-laing standard tests platform interface sama sa PXI, VXI, LXI.
Deskripsyon ng Produkto*
The LK-DS-HES series offers a versatile core module that can be marketed as a standalone component or seamlessly integrated into more complex higher-order assemblies. These assemblies are designed with configurability in mind, allowing them to align with a diverse range of performance criteria to satisfy the specific form, fit, and functional demands of our clientele.
In contrast to conventional Surface Acoustic Wave (SAW) delay line systems, the LK-DS-HES series boasts a multitude of superior attributes. These include an expansive operational frequency range, exceptional directivity suppression, the capability to handle triple transit signals that are otherwise incalculable, the ability to operate over extended periods without the need for recalibration, and an enhanced level of operational reliability.
Technical Paghingalan, pagtinagsa
Mga Kinaiya sa Elektrisidad/Optikal
| sukaranan | Mga bili sa parametro | Unit | Sulti | ||
| Min | tipikal nga | Max | |||
| Nagkadaiya ang frequency | 4 | - | 4.6 | GHz | |
| Tubag sa amplitude | - | ± 1.5 | ± 2 | dB | |
| Sundoga ang gitas-on | 1 | - | 22000 | m | Dugang |
| Sundoga ang katukma sa gitas-on | 0.5% | 1% | - | - | |
| Maximum nga input power | - | 2 | customized | W | Padayon nga balud |
| - | 100 | customized | W | Balod sa pulso | |
| Input nga VSWR | - | 1.3 | 1.5 | - | |
| Output nga VSWR | - | 1.3 | 1.5 | - | |
| Impedance | - | 50 | - | Ω | |
| Sundoga ang adjustable range sa attenuation | - | 80 | customized | dB | |
| diretso nga ratio sa pagpugong | 60 | 80 | - | dBc | |
| triple nga mga signal sa transit | Dili | ||||
| Operating temperatura Range | -40 | - | + 70 | ℃ | Gipasadya nga adunay grado sa kalidad |
| Temperatura sa Pagtipig | -55 | - | + 85 | ℃ | |
| I-simulate ang gitas-on batok sa temperatura | - | - | 7 | ppm/℃ | |
| I-simulate ang katukma batok sa Temperatura | - | 3 | 6 | %/℃ | Mahimong mabayran |

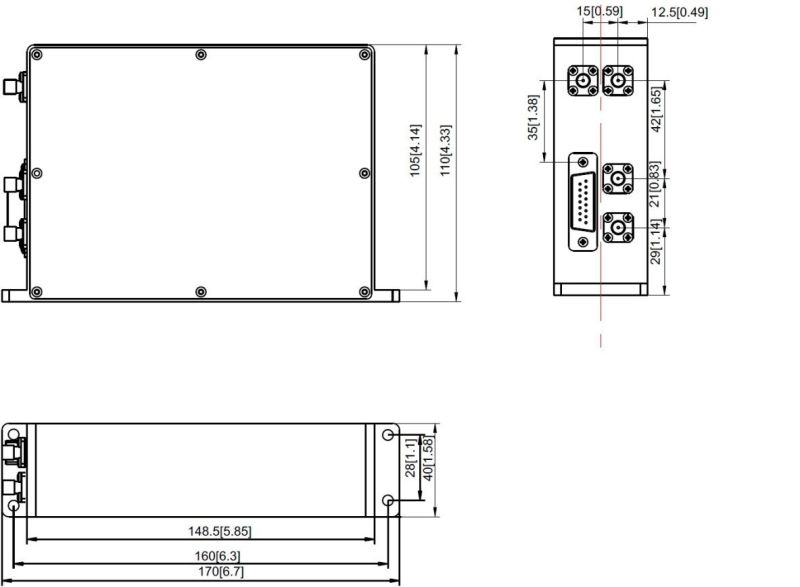

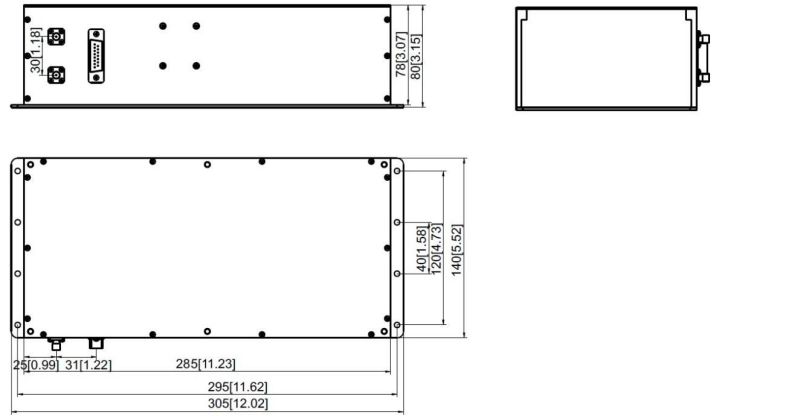

The packages and the pins (Unit: mm[inch] )
Fiber-optic box
Microwave box
RF connector：SMA-K（Gipasibo）
DC connector：DE-9PS（Gipasibo）
aplikasyon
Lugar: Altimeter sa radyo para sa radar, AEW, satellite, helikopter ug uban pa
Measure the accuracy of altimeter
Sukda ang kakuwang sa panukiduki ug pagsubay
Measurement of other parameter
